產品中心-電機裝配線
6008A骨架精密繞線機

適用于展開式直排定子的繞線。同時繞8或12個產品，采用飛叉方式繞線，具待料功能，采用獨立軸排線，以保證排線的平整。采用松下PLC控制，采用松下伺服電機，X.Y.Z軸配合纏端子，X.Y.Z.S軸配合過線，U軸獨立排線。

服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    8軸或12軸同步繞線

  • 2

    高精度排線功能

  • 3

    夾具更換方便，轉款簡單

  • 4

    觸摸屏上可實現修改程序，簡單易學

  • 5

    自動處理線頭線尾，自動上下料

  • 6

    可多臺連接成自動生產線

點擊查看相關視頻

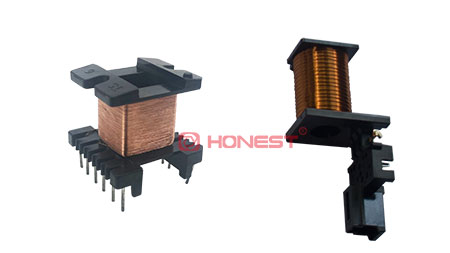

  • 6008A骨架精密繞線機-繞線1.jpg

    繞線圖

  • 6008A骨架精密繞線機-繞線2.jpg

    繞線圖

設備參數 Product parameter

功能

參數

完成工序

同時繞8個或12個產品

適用范圍

繼電器、點火線圈、步時電機等

適用線徑

0.04-0.4mm

待料功能

12個夾具繞線，另12個夾具待料

繞線方式

X、Y、Z軸纏線，R軸繞線

繞線速度

最高12000r/min，額定6000r/min

外觀尺寸

1350(L)*1280(W)*1310(H)mm

可繞類似產品 Relevant Display

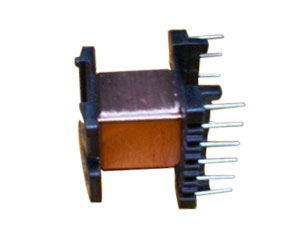

  • 骨架繞線機1.jpg

    展示產品1

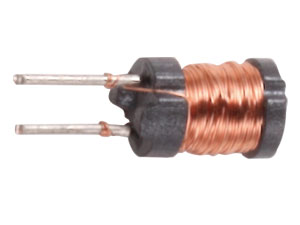

  • 骨架繞線機 2.jpg

    展示產品2

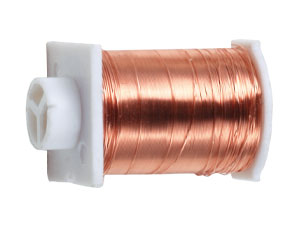

  • 骨架繞線機3.jpg

    展示產品3
